Mọi thứ xảy ra trên trục – từ thanh rotor nứt đến bơm xâm thực – đều làm dòng điện động cơ dao động theo một cách riêng. Đo tại tủ điện, không cần chạm vào máy.
Phân tích chữ ký điện (MCSA – Motor Current Signature Analysis, hay rộng hơn ESA – Electrical Signature Analysis) là phương pháp chẩn đoán động cơ và máy nó kéo bằng cách phân tích dòng điện và điện áp đo tại tủ điện. Động cơ hoạt động như một "cảm biến" tự nhiên: các bất thường cơ khí và điện điều biến từ trường khe hở, để lại dấu vết ở những tần số xác định trong dòng điện. Bài viết giải thích nguyên lý, các nhóm lỗi phát hiện được, cách tính lệch áp 3 pha theo NEMA MG-1 và khi nào nên dùng ESA thay cho hoặc cùng với đo rung.
Động cơ cảm ứng biến điện năng thành mô-men thông qua từ trường trong khe hở không khí giữa stator và rotor. Bất cứ điều gì làm khe hở không đều (lệch tâm), làm dòng trong rotor không đều (thanh rotor nứt), hoặc làm mô-men tải dao động (bánh răng mòn, bơm xâm thực, dây đai trượt) đều điều biến dòng điện stator. Kết quả là xuất hiện các thành phần tần số mới – thường là các "dải biên" (sideband) hai bên tần số lưới.

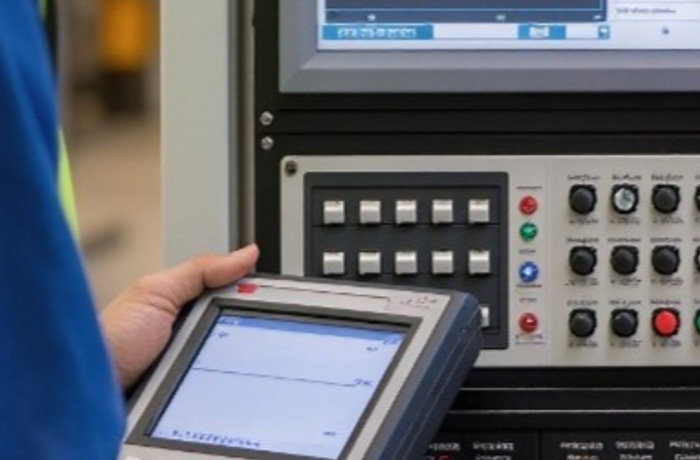

Thiết bị ESA đo dòng (qua biến dòng) và áp ba pha với độ phân giải cao, thực hiện FFT và tìm các thành phần này. Vì tín hiệu lấy từ dây cáp động lực, phép đo có thể thực hiện hoàn toàn tại tủ MCC.
Hai khái niệm cơ bản:
Tốc độ đồng bộ ns = 120 · f / p · Hệ số trượt s = (ns − n) / ns
trong đó f là tần số lưới, p là số cực, n là tốc độ thực.
Thanh rotor nứt hoặc gãy tạo ra dải biên tại:
fsb = f · (1 ± 2s)
Động cơ 4 cực, lưới 50 Hz: ns = 1.500 vòng/phút. Đang chạy 1.470 vòng/phút → s = 30/1.500 = 0,02. Dải biên xuất hiện tại 50 × (1 ± 0,04) = 48 Hz và 52 Hz.
Mức độ nghiêm trọng được đánh giá qua chênh lệch biên độ (dB) giữa đỉnh tần số lưới và dải biên: chênh lệch càng nhỏ, hư hỏng càng nặng. Ngưỡng cụ thể khác nhau theo tài liệu và loại động cơ, và phụ thuộc mức tải – phép đo nên thực hiện ở tải đủ lớn và ổn định, rồi theo dõi xu hướng.
| Nhóm | Ví dụ lỗi | Dấu hiệu điển hình |
|---|---|---|
| Rotor | Thanh rotor nứt/gãy, vòng ngắn mạch, lệch tâm | Dải biên f(1±2s); thành phần liên quan số rãnh rotor |
| Stator | Ngắn mạch vòng dây, suy giảm cách điện | Mất cân bằng dòng, thành phần thứ tự nghịch tăng |
| Ổ lăn | Hỏng vòng ngoài, vòng trong, bi | Thành phần f ± k·fổ (biên độ nhỏ, cần phân tích kỹ) |
| Cơ khí truyền động | Lệch trục, mất cân bằng, khớp nối mòn, bánh răng, dây đai | Dải biên f ± k·fr (fr: tần số quay), tần số ăn khớp |
| Tải | Bơm xâm thực, bất thường cánh, quá tải, chạy không tải | Dao động mô-men, nhiễu dải rộng, công suất bất thường |
| Nguồn | Lệch áp, hài, sụt/vọt áp, tiếp xúc kém | Phân tích trực tiếp trên dạng sóng áp và dòng |
Lệch áp nhỏ gây mất cân bằng dòng lớn hơn nhiều lần, làm động cơ nóng thêm và giảm tuổi thọ cách điện. NEMA MG-1 định nghĩa:
% lệch áp = độ lệch lớn nhất so với trung bình / trung bình × 100
Ví dụ đo được 400 V, 392 V, 412 V: trung bình 401,3 V; độ lệch lớn nhất 10,7 V → lệch áp ≈ 2,7%.
| Lệch áp | 1% | 2% | 3% | 4% | 5% |
|---|---|---|---|---|---|
| Hệ số giảm tải (xấp xỉ, theo đường cong NEMA MG-1) | 0,98 | 0,95 | 0,88 | 0,82 | 0,75 |
Với 2,7%, động cơ chỉ nên mang khoảng 90% công suất định mức; NEMA cũng ước tính độ tăng nhiệt xấp xỉ 2 × (% lệch áp)² ≈ 14%. NEMA không khuyến nghị vận hành khi lệch áp vượt 5%. Đây là loại vấn đề đo rung không thể phát hiện, nhưng ESA thấy ngay.
| Tiêu chí | Đo rung | Phân tích chữ ký điện |
|---|---|---|
| Vị trí đo | Trên vỏ ổ đỡ của máy | Tại tủ MCC |
| Máy ở xa, dưới nước, vùng Ex | Khó hoặc không thể | Thuận lợi |
| Lỗi điện (rotor, stator, nguồn) | Hạn chế | Mạnh |
| Lỗi ổ lăn giai đoạn sớm | Mạnh, nhất là tần số cao | Có, nhưng tín hiệu nhỏ hơn |
| Năng lượng, hệ số công suất, hiệu suất | Không | Có |
| Định vị lỗi theo vị trí ổ | Rõ (từng điểm đo) | Gián tiếp |
Hai phương pháp bổ sung cho nhau: rung mạnh ở chẩn đoán cơ khí chi tiết, ESA mạnh ở lỗi điện, máy khó tiếp cận và phủ rộng nhiều động cơ với chi phí lắp đặt thấp. Với động cơ cấp nguồn qua biến tần, tần số thay đổi theo tốc độ nên phân tích phức tạp hơn; cách đo phù hợp cần được đánh giá theo từng trường hợp.
ElectroSine ESine3/ESine4 giám sát chữ ký điện liên tục với máy học, phân tích 3 pha đầy đủ, công suất tác dụng/phản kháng và hệ số giảm tải NEMA/IEC. Kết hợp với cảm biến rung i-ALERT® và giám sát dầu, đội bảo trì có bức tranh đầy đủ về điện, cơ và bôi trơn.
Đọc thêm: tiêu chuẩn rung ISO 10816-3 và đọc phổ FFT.
PlusSmart đánh giá tại tủ MCC và đo bộ dữ liệu nền (baseline) – có baseline, mọi thay đổi về sau đều nhìn thấy.
Đặt lịch khảo sát miễn phíMCSA (Motor Current Signature Analysis) là phân tích phổ dòng điện động cơ để phát hiện lỗi điện và cơ khí. ESA mở rộng thêm phân tích điện áp và công suất.
Thường không. Phép đo thực hiện tại tủ MCC bằng biến dòng kẹp và đo áp trên mạch đang vận hành, theo đúng quy trình an toàn điện của nhà máy.
Là hai thành phần tần số xuất hiện quanh tần số lưới khi thanh rotor nứt hoặc gãy; s là hệ số trượt. Ví dụ động cơ 4 cực 50 Hz trượt 2% cho dải biên tại 48 và 52 Hz.
Theo NEMA MG-1, lệch áp 1% đã cần giảm tải nhẹ, 3% giảm còn khoảng 88% công suất, và không khuyến nghị vận hành khi vượt 5%.
Không hoàn toàn. ESA mạnh với lỗi điện và máy khó tiếp cận; đo rung mạnh với chẩn đoán cơ khí chi tiết như ổ lăn giai đoạn sớm. Nên dùng kết hợp.
Dòng điện động cơ là nguồn dữ liệu sẵn có, đo được từ xa và chứa thông tin về cả động cơ lẫn máy nó kéo. Phân tích chữ ký điện giúp phát hiện lỗi rotor, stator, chất lượng nguồn và nhiều lỗi cơ khí mà không cần chạm vào máy – đặc biệt giá trị với động cơ khó tiếp cận và nhà máy có nhiều động cơ.
