ElectroSine – "bắt bệnh" động cơ và bơm qua dòng điện, ngay tại tủ điện

Mọi trục trặc cơ khí của động cơ và máy nó kéo đều để lại dấu vết đặc trưng trong dòng điện và điện áp. ESine đọc tín hiệu đó với độ phân giải cao, áp dụng máy học để nhận ra lỗi đang hình thành – kể cả những lỗi mà đo rung hay kiểm tra định kỳ thường bỏ sót.

Đề cử động cơ Tải catalogue (PDF)

Nói đơn giản: bác sĩ đo điện tim để biết tim có vấn đề mà không cần mổ. ESine đo "điện tim" của động cơ ngay tại tủ điện: ổ bi mòn, trục lệch, bơm xâm thực, cuộn dây sắp cháy – mỗi bệnh một dạng sóng riêng. Không phải chạm vào máy, nên hợp với động cơ ở xa, trên cao, dưới nước hay trong vùng nguy hiểm.

Hình ảnh thực tế

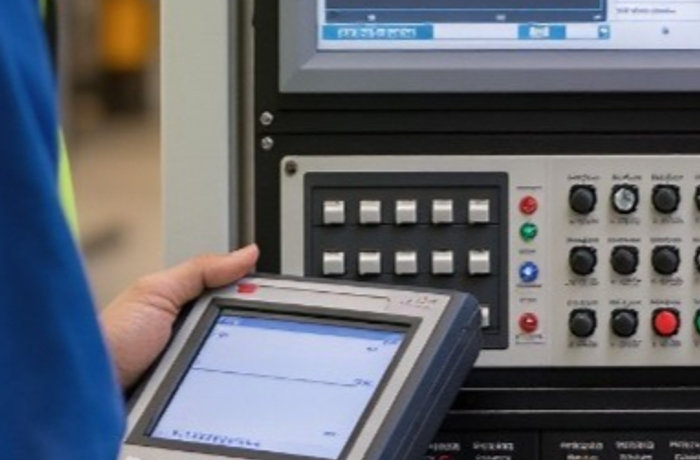

ElectroSine ESine3 / ESine4 ngoài thực tế

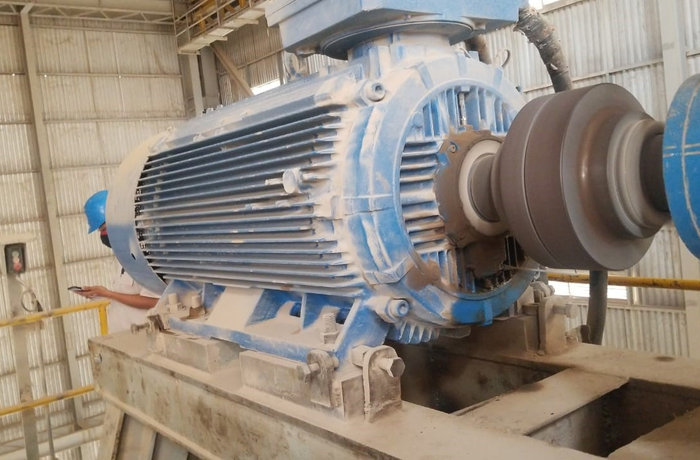

Động cơ công nghiệp – đối tượng giám sát

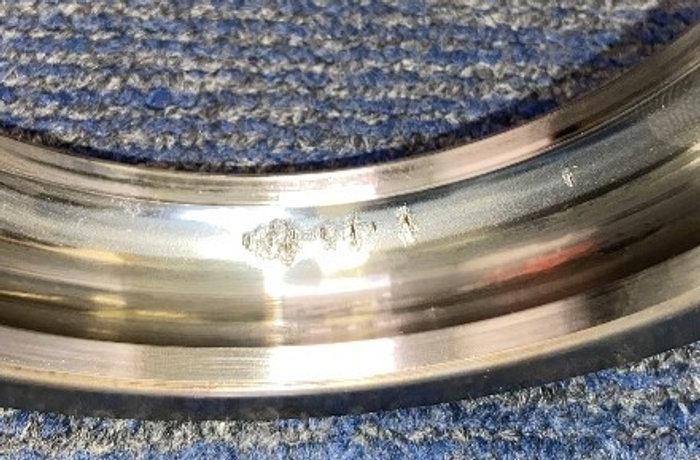

Hỏng ổ bi – lỗi ESine phát hiện qua dòng điện

Ảnh: PlusSmart Technology (plussmart.tech).

Cách hoạt động

ElectroSine hoạt động thế nào

Không cần cảm biến trên máyĐo tại tủ MCC bằng tín hiệu điện sẵn có – không leo trèo, không vào vùng nguy hiểm, không dừng máy.

Lỗi điện lẫn lỗi cơ khíMột thiết bị thấy cả cuộn dây, rotor lẫn ổ bi, lệch trục, hộp số, dây đai và tải bơm.

Phát hiện sớm bằng máy họcNhận ra thay đổi tinh vi trong hành vi mà phương pháp rung hoặc kiểm tra truyền thống dễ bỏ qua.

Tìm lãng phí năng lượngHiệu suất động cơ giảm, hệ số công suất xấu, hài từ biến tần – ảnh hưởng trực tiếp đến tiền điện.

Triển khai ở quy mô lớnESine4 giám sát liên tục nhiều động cơ qua kết nối điện hiện có, phù hợp toàn nhà máy.

Kết hợp với PlusSmartKỹ sư PlusSmart diễn giải kết quả thành việc cần làm, kết hợp với dữ liệu rung, dầu và biến tần.

Dòng sản phẩm & mô-đun

ElectroSine ESine3 / ESine4 gồm những gì

ESine3 – giám sát chữ ký điện ở quy mô

Phân tích tín hiệu điện liên tục cho động cơ và thiết bị kéo.

Dùng dữ liệu dòng và áp để nhận ra lỗi cơ khí và điện đang hình thành
Không cần cảm biến bổ sung
Phát hiện lỗi sớm, giám sát tình trạng, thông tin hiệu suất
Giảm độ phức tạp và chi phí lắp đặt

ESine4 – cho hệ thống phức tạp

Nền tảng phân tích điện nâng cao cho môi trường nhiều thiết bị.

Dữ liệu dòng/áp độ phân giải cao, thời gian thực
Phân tích 3 pha đầy đủ: mất cân bằng áp/dòng, thành phần thứ tự nghịch, mất pha, định vị lỗi pha-pha
Công suất tác dụng/phản kháng thật, hệ số derating NEMA/IEC
Thứ tự pha, chạm đất thứ tự không

Phù hợp với

Thiết bị và ngành thường dùng

Động cơ trung thế, hạ thếBơm chìm, bơm giếngQuạt lò, quạt ID/FDMáy nénBăng tải, máy nghiềnĐộng cơ trong vùng ExĐộng cơ trên cao, khó tiếp cậnNhà máy nhiều động cơ

Các nhóm lỗi ESine phát hiện được

RotorThanh rotor nứt/gãy, vòng ngắn mạch, lệch tâm tĩnh/động/hỗn hợp

StatorNgắn mạch giữa các vòng, suy giảm cách điện, ngắn mạch cuộn-cuộn

Ổ biHỏng vòng ngoài (DE/NDE), vòng trong, bi, bôi trơn kém

Cơ khíLệch trục/khớp nối, mất cân bằng, lỏng, lỗi ăn khớp răng, gãy răng, mòn khớp nối, căng đai

TảiBơm xâm thực, bất thường cánh quạt, mô-men dao động, quá tải, chạy không tải

NguồnHài điện áp, lệch tần số, hài từ biến tần, hệ số công suất, sụt/vọt áp, tiếp xúc kém

Bắt đầu thế nào

Đề cử các động cơ quan trọng hoặc khó tiếp cận.

PlusSmart sẽ đánh giá ngay tại tủ MCC và đo bộ dữ liệu nền (baseline) – có baseline rồi thì mọi thay đổi về sau đều nhìn thấy.

Đề cử động cơ

Hỏi đáp

Câu hỏi thường gặp về ElectroSine

Động cơ chạy qua biến tần có đo được không?

Được. ESine phân tích cả hài do biến tần gây ra và tách chúng khỏi dấu hiệu lỗi cơ khí.

Khác gì đo rung?

Đo rung cần gắn cảm biến lên máy và chủ yếu thấy lỗi cơ khí. ESA đo tại tủ điện, thấy cả lỗi điện (cuộn dây, rotor, nguồn) lẫn cơ khí, và dùng được cho máy không thể tiếp cận.

Cần dừng máy để lắp không?

Lắp tại tủ MCC theo quy trình an toàn điện của nhà máy; nhiều trường hợp lắp trong lần bảo trì tủ định kỳ.

Kết hợp với

i-ALERT®Cảm biến rung, nhiệt và thời gian chạy không dây ReliaPump™Nền tảng điều khiển thông minh cho bơm chạy biến tần PlusSmart AnalyticsPhân tích dữ liệu do kỹ sư bơm dẫn dắt
